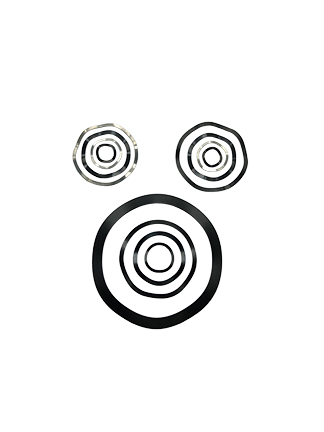

波形彈簧是由多個波峰波谷構成的薄片環狀彈性金屬元件,其簡稱為波簧。單層的波形彈簧是一個金屬圓環上有若干的波峰波谷的彈性元件,而多層波形彈簧看上去則是由很多個單層波形彈簧組成與圓柱螺旋彈簧比較類似。

波形彈簧的主要功能如下:

1、控制機械的運動,如內燃機中的閥門彈簧、離合器中的控制彈簧等。

2、吸收振蕩和沖擊能量,如轎車、火車車廂下的緩沖彈簧、聯軸器中的吸振彈簧等。

3、貯存及輸出能量作為動力,如鐘表彈簧、槍械中的彈簧等。

4、用作測力元件,如測力器、彈簧秤中的彈簧等。彈簧的載荷與變形之比稱為彈簧剛度,剛度越大,則彈簧越硬。

波形彈簧是用鋼板沖壓或用鋼條繞制環狀后沖壓成沿圓周方向帶有（3 ～ 6）正弦波形而形成的墊圈式彈簧。彈簧承受軸向載荷時，波峰與波谷發生軸向相對位移形成變形能，外加載荷取掉后，在變形能的效果下，恢復原來形狀。從而起到緩沖，減震等效果。

一、波形彈簧的結構和類型

波形彈簧按結構可分為單片型和組合型，按加工辦法可分為沖壓型和繞制型。

單片型

僅有一層或一圈的波形彈簧稱為單片波形。

單片波形彈簧按其制作辦法，可分為沖壓型和繞制型兩種。沖壓型波形彈簧是把選好的板材在專用的模具上一次沖壓成型。繞制型波型彈簧是把選好的條料，先經過軋輪按需求的圈數（單片簧只要一圈）繞制并切下，然后再軋出波形。

單片型波形彈簧

壓彈簧的制作比較簡單，可是其沖壓切斷與金屬纖維組織方向垂直，切斷了金屬材料纖維，將使簧片的質量下降。

組合型

單片繞型彈簧的變形和承載才能有限，為了進步波形彈簧的承載才能和繃簧特性，通常選用使多個單片簧組合而構成組合型波形彈簧。
